產品名稱及型號: 水道閘閥 ASZPS41TH-(10/16/25)(Z/Q)
產品用途: 水道閘閥系列專為適用于水及中性液體介質設計，最高使用溫度對彈性閘閥120°C。水道閘閥的主要功能是控制水的流動，它的設計是針對減少外部腐蝕，并使其適用于地下安裝。
產品特點: 1.噴丸處理后內外靜電噴涂環氧樹脂保護層
2.全通道，無凹槽，無雜質沉淀。彈性軟密封確保無殘留碎片完全緊閉， 最小的壓力損失，長效密封和精確的閘板導向。
3.閘板球鐵芯用EPDM或NBR橡膠完全硫化，并整合抗脫鋅銅合金閥桿螺母。閥體閥蓋之間，閥蓋墊圈置放于凹槽中。
4.閥體采用精密鑄造，精確的幾何尺寸使得閥體內部無需任何精加工即可保證閥門的密封性。
5.沉埋式螺栓用塑封帽密封。球墨鑄鐵增加抗沖擊性提高耐壓性能所有外部螺栓采用不銹鋼用于防銹保護。

產品采用標準：
BS5163  GB12221  GB/T17241
主要性能規范：

暗桿/明桿彈性結構
驅動方式：齒輪傳動、手動、電動
適用溫度: 丁晴橡膠≤80℃  三元乙丙稀≤120℃
適用介質: 水、污水等介質
公稱通徑DN50~DN1000
公稱壓力PN10~PN25

主要零部件及材料：

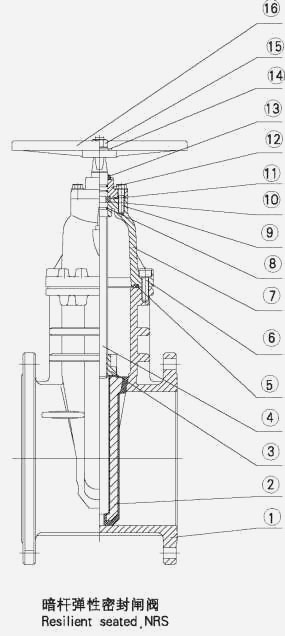

序號	組件	材料規范
1	閥體Body	鑄鐵HT250球鐵QT500
2	包橡膠閘板	EPDM/NBR 球鐵芯GG50(QT500)
3	閥桿螺母	鋁青銅合金ZCuAl10Fe3 Gunmetal
4	閥桿	不銹鋼2Cr13
5	閥蓋塑圈	EPDM/NBR
6	內六角螺栓加塑封帽	碳素鋼加塑封帽
7	閥蓋	鑄鐵HT250 球墨鑄鐵QT500
8	0 形密封圈	EPDM/NBR
9	壓蓋螺檢washer	不銹鋼
10	卡塊	鋁青銅合金ZCuAl10Fe3
11	壓蓋塑圈G	EPDM/NBR
12	壓蓋	鑄鐵HT250   球墨鑄鐵QT500
13	橡膠封帽	EPDM/NBR
14	塾片	不銹鋼
15	六角螺母	不銹鋼
16	手輪	碳素鋼或球鐵Q235A QT500-7

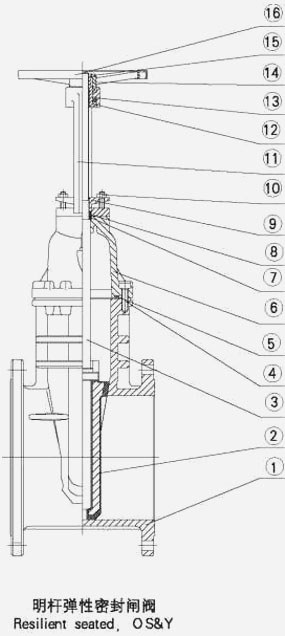

序號	組件	材料規范
1	閥體	鑄鐵HT250
2	包橡膠閘板	EPDM/NBR 球鐵芯GG50(QT500)
3	閥桿	不銹鋼2Cr13
4	內六角螺栓加塑封帽	碳素鋼加塑封帽
5	閥蓋墊圈	EPDM/NBR
6	閥蓋	鑄鐵HT250 球鐵QT500
7	填料	EPDM/NBR
8	0形密封圈	EPDM/NBR
9	壓蓋	球墨鑄鐵(QT500)
10	壓蓋螺栓washer	不銹鋼
11	支架	球鐵QT500
12	閥桿螺母	鋁青銅合金ZCuAl10Fe3
13	軸承	合金鋼
14	鍵	碳鋼45
15	螺母	不銹鋼
16	手輪	碳素鋼或球鐵Q235A QT500-7
