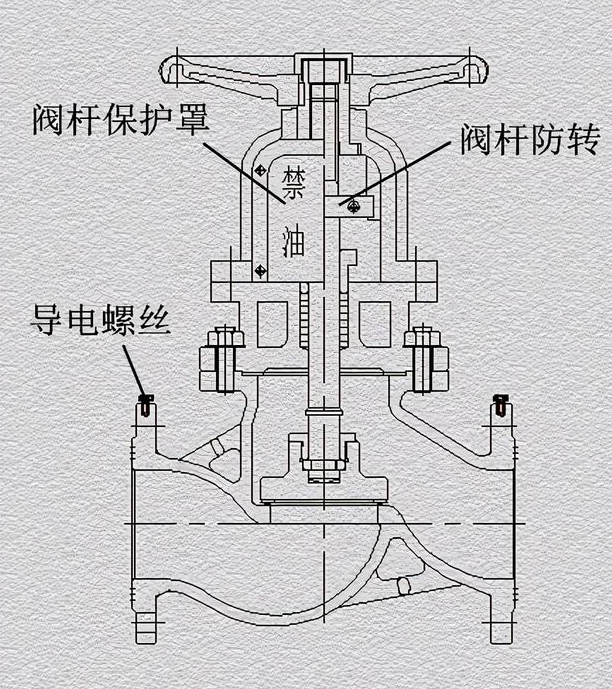

長軸低溫截止閥由閥體、閥瓣、閥桿、閥蓋、手輪、密封件組成，閥蓋采用加長頸結構；其特征是填料密封函采用上填料和下填料組成的雙壓緊密封結構，介質流道方向采用低進高出閥體進口通道的下方。永龍閥門推薦低溫截止閥在系統首次預冷后請檢查螺栓螺母和填料壓蓋等緊固件的鎖緊情況，如有微量泄漏，系材料遇冷收縮造成的，應在冷態下緊固緊固件。應用領域：氣體液化、液氧、液烴及液化天然氣、液氮、LNG系統。

長軸低溫切斷閥的工作原理。

DJ61F低溫長軸截止閥通過旋轉閥座來實現閥門通暢或關閉。閥體開關輕巧，體積小，可做大口徑，密封可靠，結構簡單，維修方便，密封面和球面經常封閉，不易被介質沖刷，廣泛應用于各行各業。

長軸低溫截止閥的密封副由閥瓣密封面與閥座密封面組成，閥桿通過閥瓣在閥座中心線上作垂直運動。截流閥在啟閉過程中開啟高度小，便于流量調節，制造和維修方便，壓力適用范圍廣。

長軸式低溫截止閥密封面不容易磨損和擦傷，在閥門開啟過程中，閥瓣與閥座密封面之間沒有相對滑動，因此密封面磨損和擦傷較小，所以提高了密封副的使用壽命截止閥在全閉過程中的高度相對較小。截流閥的缺點是啟閉力矩較大，而且很難實現快速啟閉，由于閥體內的流道比較曲折，流體的流動阻力大，導致管路中流體的動力損失較大。

長軸低溫截止閥的結構特點。

1、啟閉不會有摩擦。該功能完全解決了傳統閥門由于密封面摩擦而影響密封的問題。

2、上裝結構。該閥安裝于管道上，可直接在線進行檢測和維修，可有效減少設備停機，降低成本。

單閥座設計；排除了閥門中腔介質由于不正常升壓而影響使用安全性的問題。

低扭矩設計。采用特殊結構設計的閥桿，僅需與閥門相配合，即可輕松開啟。

楔形密封結構。這種閥門（截止閥）是依靠閥桿提供的機械力，將球體楔入閥座而密封，使閥門的密封性不受管道壓力差的影響，在各種工況下密封性能都有可靠的保證。

6、密封面的自清洗結構。在球體內傾出閥座后，管道內的流體沿球密封面均勻地經360°，不但消除了高速流體對閥座的局部沖刷，而且還沖走了密封表面的聚積物，達到自清潔的目的。

7、閥門口徑DN50以下的閥體，閥蓋為鍛模，DN65以上的閥體，閥蓋為鑄鋼件。

8、閥體與閥蓋的連接形式各有不同，卡箍銷軸式連接、法蘭墊連接和自密封螺紋連接。

閥座、閥瓣密封面均采用等離子噴涂或堆焊鈷鉻硬質合金，密封面硬度高，耐磨、耐擦傷，使用壽命長。

10、閥桿材料為滲氮鋼，經氮化處理的閥桿表面硬度高，耐磨、耐擦傷，同時防腐蝕，使用壽命長。
